機器構成

EIコンパクト型空調機、クリーンルーム用空調機の代表的な機器構成です。

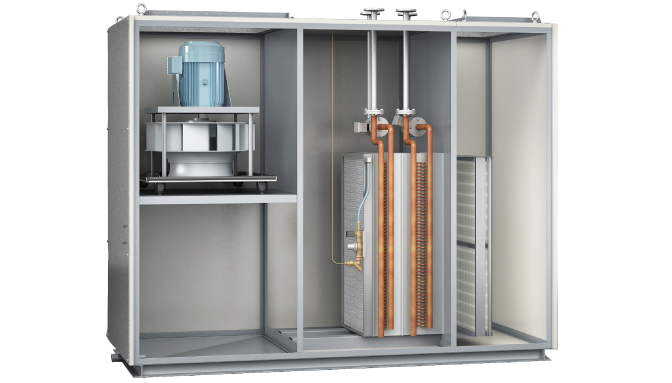

EIコンパクト型空調機構成

•

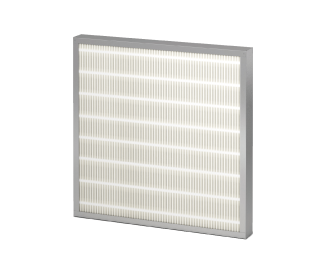

  中性能フィルター

  ビル管理法に適応したフィルターです。寿命を延ばすために上流にプレフィルターを設置します。

•

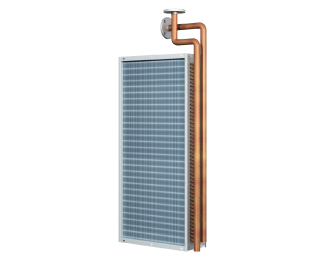

  冷水・温水コイル

  機内配管が容易な銅管ヘッダーのコイルです。
  チューブ径は9.5mm（3分管）を使用し、小水量・大温度差に適しています。

•

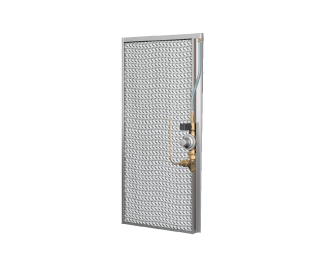

  気化式加湿器

  特殊素材に水を滴下・浸透させ空気と接触させることで水を気化させる加湿器です。

•

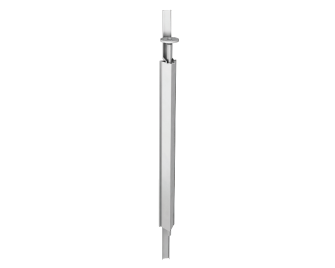

  蒸気加湿器

  噴霧された蒸気が均等に分布する縦型二重管ステンレス製蒸気加湿器です。

•
  プラグ型送風機

  高効率プラグファンをモーターと直結させることでベルト、ファン軸受けが不要となりました。縦置きすることにより省スペースを可能にしました。

•

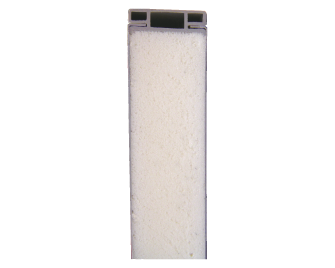

  ガルバリウム鋼板製
  サンドイッチパネル

  内外板とも防錆効果の高いガルバリウム鋼板を使用した二重外板構造のパネルなので断熱材飛散の心配がありません。芯材として断熱性が高く吸水性のない硬質ウレタンフォームを使用しています。

•

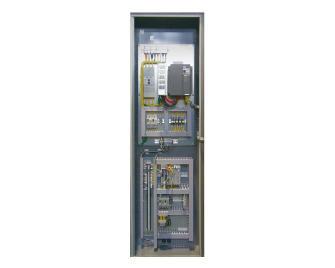

  動力制御盤 （オプション）

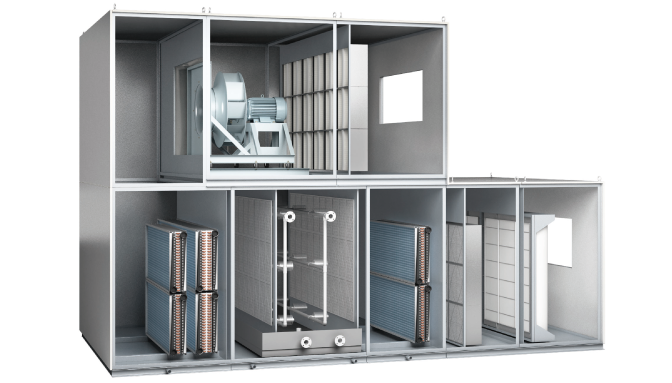

クリーンルーム用空調機構成

•

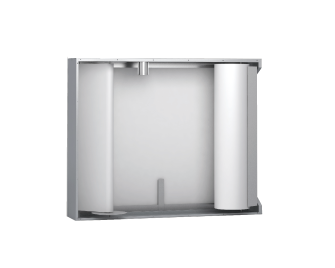

  プレフィルター

  粗塵処理を目的としたフィルターです。（質量法80%程度）自動巻取型フィルターを使用することでメンテナンス性が向上します。

•

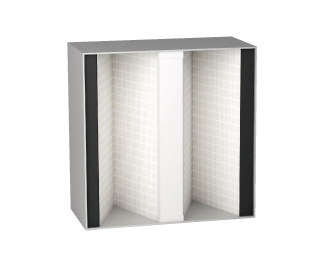

  中性能フィルター

  下流にあるHEPAフィルターの前処理に使用され、HEPAフィルターの寿命を延ばします。

•

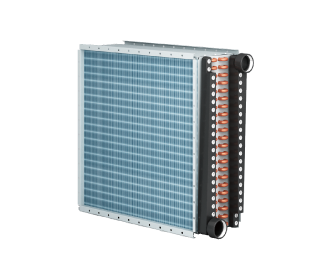

  冷水・温水コイル

  高い耐食性を持つ鋳鉄ヘッダーのコイルです。
  チューブ径は16mm（5分管）を使用し外気処理機の様な大水量送水にも対応しています。

•

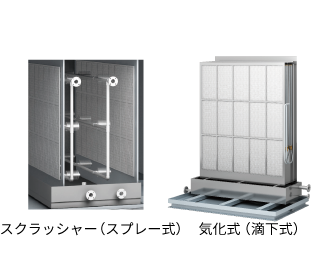

  エアワッシャー

  省スペース且つ高い飽和効率を持つ特殊ワッシャーです。安定した湿度が得られ、ケミカル除去に効果を発揮します。

•

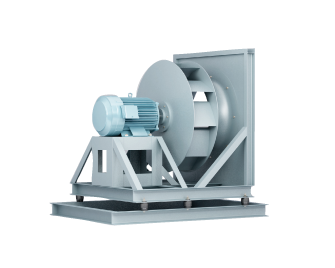

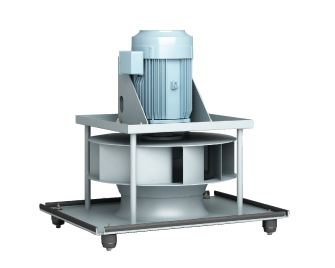

  プラグ型送風機

  高効率プラグファンをモーターと直結させることでベルト、ファン軸受けが不要となりました。大風量かつ高静圧に対応できます。

•

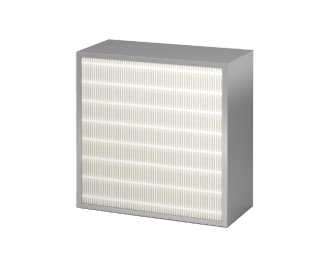

  HEPAフィルター
  (High Efficiency Particulate Air Filter)

  半導体、液晶、医薬品等、清浄度要求の高い空調に使用します。
