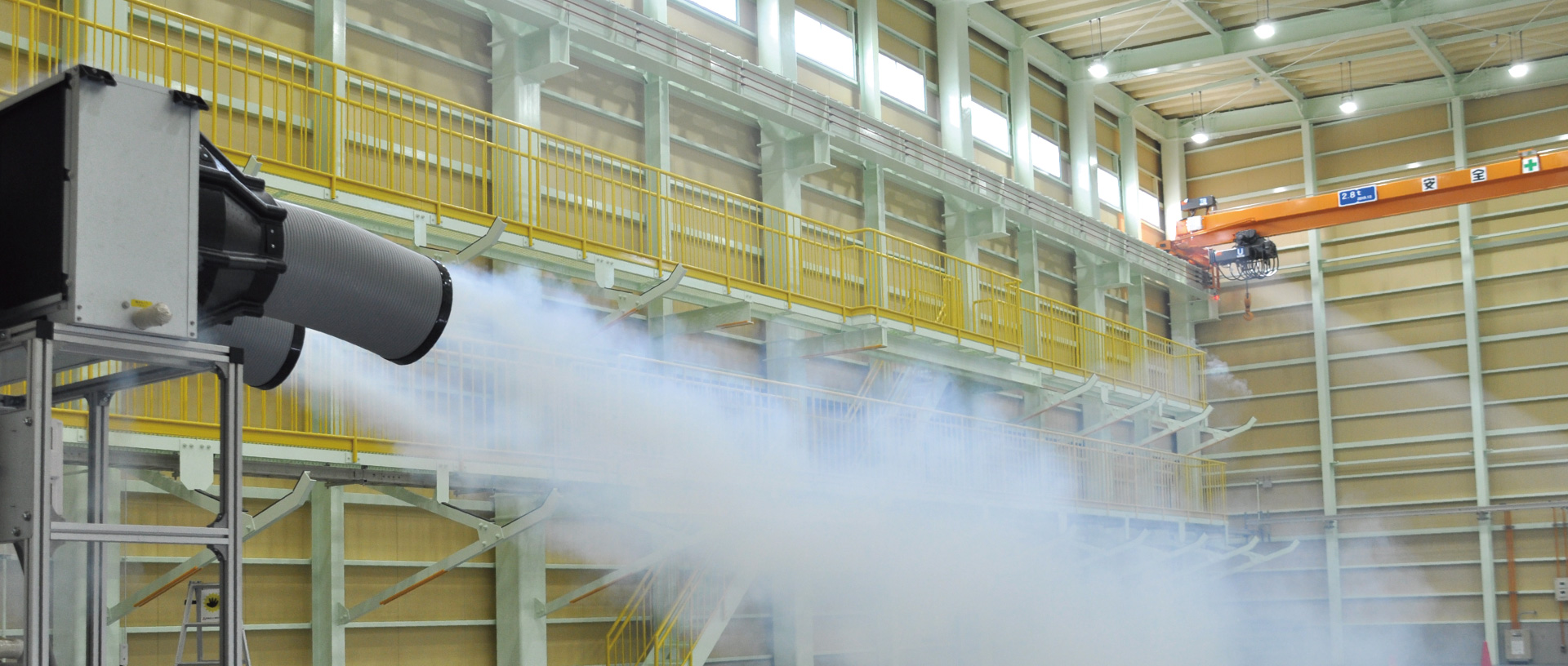

大風量だから到達距離は２０m以上
中小規模の施設に最適
10HP（馬力）で最大130m3/minの風を放出します。20m先まで風速1m/sの風を届けることができるので広範囲な施設でも対応することが可能です。
※風速1m/sは、体感温度が4°C下がると言われています。

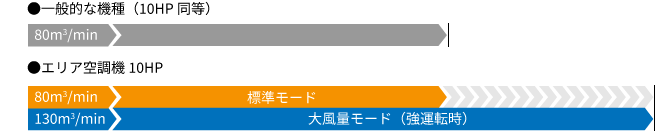

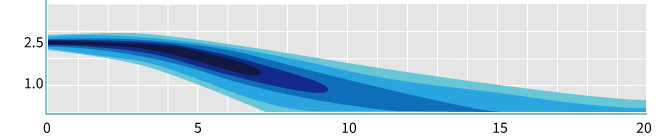

一般的な機種との風量の比較
到達距離（m）
-

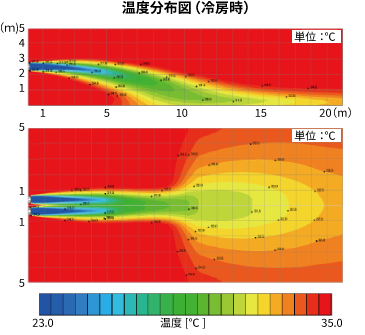

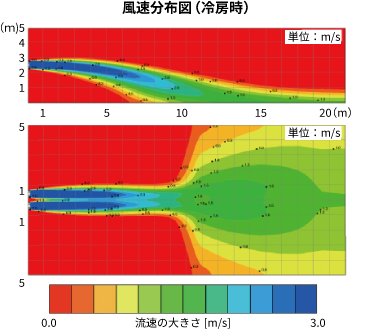

2機設置(直列)時の解析CG
-
エリア空調機標準
-
エリア空調機オプション（フレキノズル）付き
比べてください
エアコンに比べて遠くまで風を運べ、水噴霧クーラーや水気化式冷風扇のように湿度に影響されることなく、冷風を供給することができます。
エリア狙い撃ち

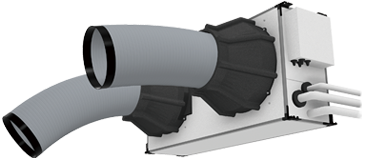

風向きはノズルフレキで自在に
ノズルフレキ（風向ガイド）を付けることで、施設内の狭域や特定箇所に送風するスポットクーラーのような使い方もして頂けます。（お客様施工）
比べてください
スポットクーラーは熱風の排出も本体でおこなうので室内に熱がこもりがちですが、エリア空調機では熱風は施設の外に排出します。

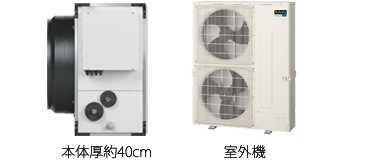

壁掛け・天吊り うす型タイプ
作業スペースの邪魔をしないうす型タイプ
室内機はうす型タイプのため、天井クレーンの可動範囲等の作業スペースへの影響は最小限。
比べてください
セパレートタイプの利点は室内機の省スペース化や排熱を室外に行うほか、スポットクーラーのような凝縮水の処理も不要になります。

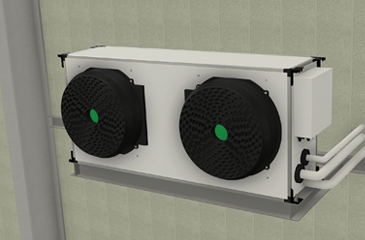

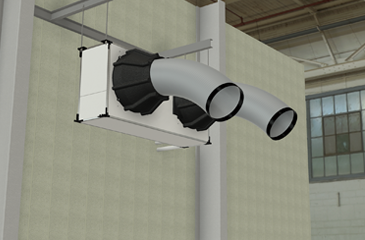

設置は空いたスペースへ壁掛け・天吊りタイプ
エリア空調機は施設内の空きスペースを利用して設置できる壁掛け・天吊りタイプです。配線・配管も作業の邪魔になりません。

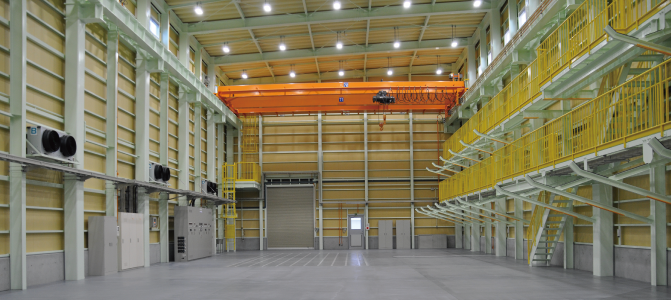

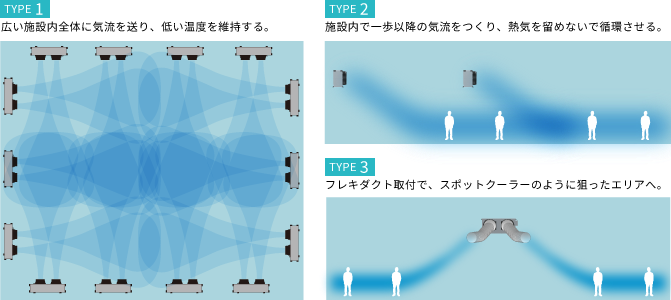

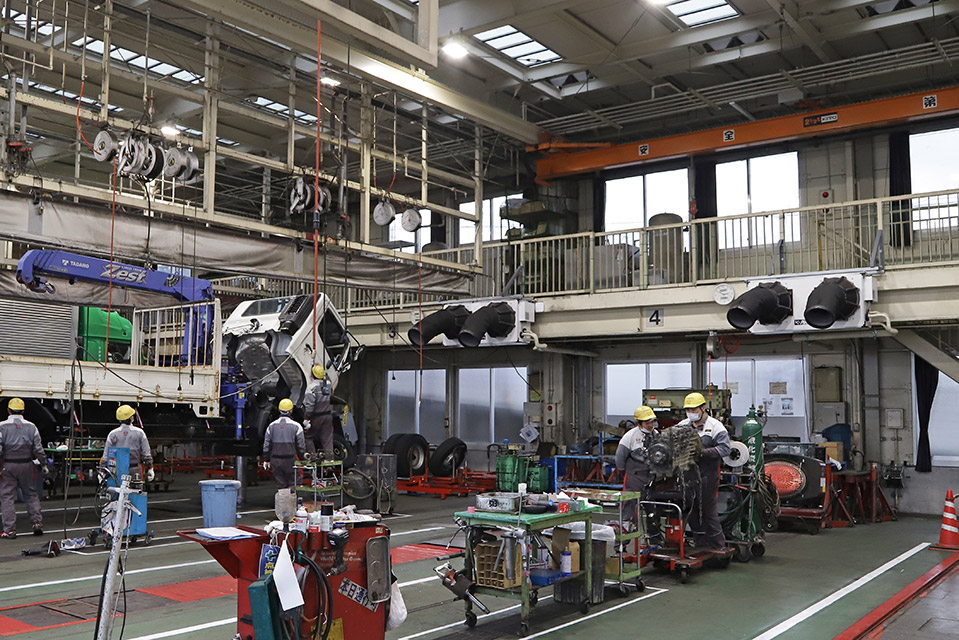

設置イメージ
仕様・外形寸法

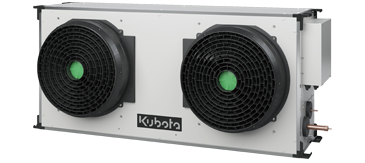

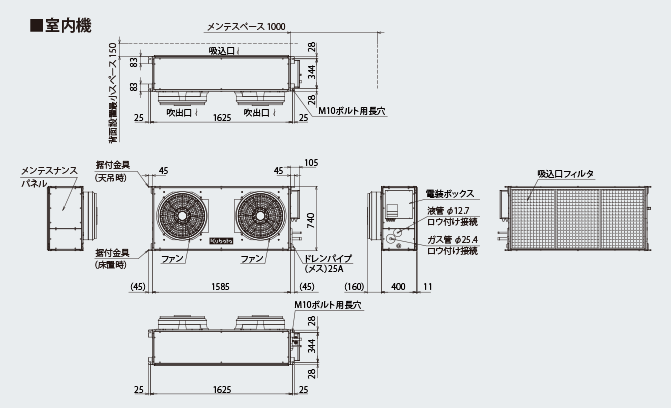

室内機

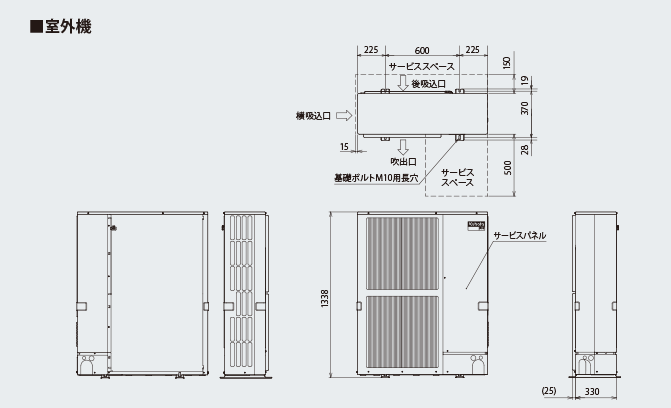

室外機
仕様
| エリア空調機 仕様書(R32) | ||
|---|---|---|
| 型式 | 標準仕様 | ZAHP-P280-S |
| 耐重塩害仕様 | ZAHP-P280-S-SG | |
| 仕様表 | ||||||
|---|---|---|---|---|---|---|
| ユニット | 室内ユニット | 室外ユニット | ||||
| ユニット型式 | ZI-P280-2 | KBHP-ZP280-K（-SG) | ||||
| 定格電源 | 単相200V 50/60Hz | 三相200V 50/60Hz | ||||
| 冷房 | 定格 標準 |
定格冷房標準能力 | kW | 25.0（13.7～28.0) | ||
| 定格冷房標準消費電力 | kW | 8.24 | ||||
| 冷房運転電流 | A | 25.9 | ||||
| 冷房運転力率 | ％ | 92% | ||||
| 定格冷房標準時の顕熱比 | - | 0.82 | ||||
中間 |
中間冷房標準能力 | kW | 13.7 | |||
| 中間冷房標準消費電力 | kW | 3.36 | ||||
| 中間 中温 |
中間冷房中温能力 | kW | 16.0 | |||
| 中間冷房中温消費電力 | kW | 3.16 | ||||
| 最小 中温 |
最小冷房中温能力 | kW | - | |||
| 最小冷房中温消費電力 | kW | - | ||||
| 暖房 | 定格 標準 |
定格暖房標準能力 | kW | 28.0（10.1～32.3） | ||
| 定格暖房標準消費電力 | kW | 7.29 | ||||
| 暖房運転電流 | A | 22.9 | ||||
| 暖房運転力率 | ％ | 92% | ||||
中間 |
中間暖房標準能力 | kW | 12.6 | |||
| 中間暖房標準消費電力 | kW | 2.57 | ||||
| 最小 標準 |
最小暖房標準能力 | kW | 10.1 | |||
| 最小暖房標準消費電力 | kW | 2.37 | ||||
| 最小 中温 |
最大暖房低温能力 | kW | 19.2 | |||
| 最大暖房低温消費電力 | kW | 7.13 | ||||
| 通年エネルギー消費効率（APF2015) | - | 4.2 | ||||
| エネルギー消費効率COP |
- | 冷3.03 / 暖3.84 / 冷暖平均3.44 | ||||
| 最大運転電流 | A | 43.2 | ||||
| 風量 | m3/min | 80 （機外静圧0Pa時 130） |
140 | |||
| 騒音値（PWL) | DB | 強77/弱69 | 冷82/暖83 | |||
| 外装色〈マンセルNo.〉 | - | ガルバリウム鋼板 | アイボリー〈3Y7.8/1.1〉 | |||
| 熱交換機形式 | - | クロスフィン | ||||
| 霜取方式 | - | リバースサイクル | ||||
| 圧 縮 機 | 形式 | - | - | 全密閉 | ||
| 始動方式 | - | - | インバータ始動方式 | |||
| 呼称出力 | kW | - | 6.00 | |||
| 1日の冷凍能力 | 法定 トン |
- | 0.370～3.790 | |||
| 送 風 機 | 形式×個数 | - | プロペラファン×2 | |||
| 標準電動機出力 | kW | 0.558 | 0.400 | |||
| 標準機外静圧 | Pa | 80 | 0 | |||
| 保護装置 | 圧力開閉器（高圧/低圧） | MPa | - | 4.14／- | ||
| 圧縮機保護 | - | - | 吐出温度検知、 圧縮機シェル温検知、 過電流検知回路 |
|||
| 送風機保護 | - | 過熱保護 | 過熱/過電流保護 | |||
| 漏電遮断器（電源設計用） | A | - | 50 | |||
| 外形寸法（H×W×D） | mm | 670×1685×350 （+201） |
1338×1050×330 （+25） |
|||
| 製品質量 | kg | 78 | 117 | |||
| 配 管 | 液配管 | mm | φ12.7 | |||
| ガス配管 | mm | φ25.4 | ||||
| 冷媒配管長 | m | 30 （追加チャージ時100） | ||||
| 高低差 | m | 30 | ||||
| ドレン口 | mm | R1オネジ | VP25 （別売ドレンソケットを使用） |
|||
| 冷 媒 | 種類×封入量 | kg | - | R32×6.5 | ||
| 制御方式 | - | - | 電子膨張弁 | |||
| 冷凍機油 | L | - | FW68CA×1.90 | |||
| 運転SW（温度設定範囲） | ℃ | リモコン（冷：（10）19～30、 暖：（10）19～28） |
||||
| 使用温度 範 囲 |
冷房 | 室内 | 湿球温度15～23℃ | |||
| 室外 | 乾球温度-5～43℃ | |||||
| 暖房 | 室内 | 乾球温度17～28℃ | ||||
| 室外 | 乾球温度-20～21℃ 湿球温度-20～15℃ | |||||
| 高圧ガス保安区分 | - | 届出不要 | ||||
| 主要付属品 | - | 据付工事説明書 | ||||
| IPコード | - | IPX4 | ||||
| 仕様表機外配線要領 | ||||||
|---|---|---|---|---|---|---|
| 室外ユニット電源 | 漏電遮断器 | 定格電流 | (A) | A | 50 | |
| 定格感度電流 | mA | 100 | ||||
| 動作時間 | - | 0.1S以内 | ||||
| ユニット電源線太さ | (C) | mm² | 14 | |||
| 内外接続線太さ | (D) | mm | φ2.0(3.5mm²) | |||
アース線太さ |
(F) | mm | φ2.0 | |||
| 室内ユニット電源 | 漏電遮断器 (※内外別受電方式時) |
定格電流 | (H) | A | 15 | |
| 定格感度電流 | mA | 30 | ||||
| 動作時間 | - | 0.1S以内 | ||||
| ユニット 電源線太さ |
配線長70m以下 | (E) | mm | φ2.0(3.5mm²) | ||
| 配線長70〜120m | mm | φ2.6(5.5mm²) | ||||
| 内外接続線太さ | (D) | mm | φ2.0(3.5mm²) | |||
| アース線太さ | (F) | mm | φ2.0 | |||
| リモコン線 | (G) | mm² | 0.3 | |||
|

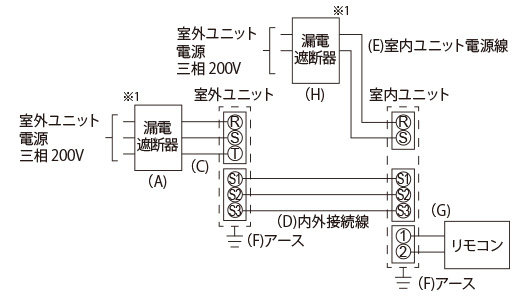

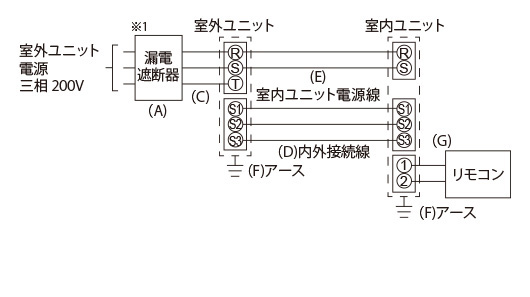

電気配線図
(1) 室外ユニットより室内ユニットに電源を供給する方式
(2) 内外別受電方式
|
||||||
- 注1. 冷房・暖房能力および電気特性はJIS B8616:2015に準拠した値です。
- 注2. 騒音値はJIS規格に準じて、反響音の少ない無反響室で測定した数値です。実際に据え付けた状態で測定すると周囲の騒音や反響などの影響を受け表示数値より大きくなるのが普通です。
- 注3. 工場出荷時の冷媒量で保証しています配管長は30ｍまでです。
- 注4. 室内外冷媒配管長は、最低5ｍ以上としてください。
- 注5. 別売品（制御機器等）も含め、室内の使用環境は、乾球温度30℃以下、相対湿度85％以下としてください。
- 注6. 本機種は、一般の工場、倉庫などの空調用として設計されています。低温・中温用途（冷蔵倉庫など）や高湿度環境（農業用ハウス）など、特殊環境での使用はできません。
